產品名稱：以太網交換機
產品型號：UT-RT6224U
傳輸速率：千兆
網絡管理：網管
端口數量：8+16
應用層級：二層
應用等級：工業級
產品概述：
UT-RT6224U 系列千兆二層網管型交換機，支持8個 M12 千兆電口和 16 個M12 百兆 POE 電口，適用于 PIS系統中，主干網為千兆聚合(或可配置千兆環網)以太網傳輸?shù)南到y(tǒng)使用。整機采用工業級芯片及專用接口，多層板設計和完備的接口保護，有效地保證整機的可靠性。采用獨特的工業級設計與工藝，適合于車載惡劣環境應用。
產品特性：
軌道交通行業，滿足 EN50155 要求二層網管型工業以太網交換機
支持IEEE 802.3、IEEE 802.3u、IEEE 802.3ab、IEEE 802.3af、IEEE 802.3at、IEEE 802.3x、IEEE 802.1P、IEEE 802.1Q、IEEE802.1d、IEEE802.1W
具備 16 個 10/100Mbps M12 電口，支持 POE 供電
具備8個10/100/1000Mbps M12 電口，其中4個支持BYPASS 功能
G1和 G3 為一組 Bypass，G2 和 G4 為一組 Bypass 功能，防止供電故障導致的通信中斷
MAC 地址表 16K
SNMPv1/v2c用于不同級別的網絡管理
端口鏡像可對數據進行分析和監視，便于在線調試
Qos 允許實時流量分類和優先級
LLDP 可實現自動拓?fù)浒l(fā)現，便于可視化管理
文件管理便于對設備快速配置和在線升級
日志管理記錄了開機、操作、連接、錯誤幀閾值告警、以太網接口線路偵測等信息，重要事件可通過 trap 上報 PIS 控制器(是否開啟此功能及 PIS 控制器地址可以設置)
端口統計可用于端口實時流量統計
用戶密碼可對用戶分級管理，提高設備管理安全性
風暴抑制可抑制廣播、未知組播和未知單播
TELNET 配置可保證數據的訪問安全
VLAN 可通過設置虛擬局域網來簡化網絡規劃
端口匯聚可增加網絡帶寬,增強網絡連接的可靠性,聚合是否啟用可配置，且聚合口失效具有自動保護機制
帶寬管理能合理分配網絡帶寬，防止不可預知的網絡狀態
端口隔離可實現統- VLAN 間的端口隔離，可節約 Vlan 資源
IGMP 偵聽和查詢、GMRP 和靜態組播可用于過濾組播流量，以節約網絡帶寬，并具備動態組播組成員保護機制
支持環路檢測功能，防止誤操作導致網絡環路并進一步導致網絡風暴
產品參數：
| 標準和協議 | IEEE 802.3、IEEE 802.3u、IEEE 802.3x、IEEE 802.1p、IEEE802.10、IEEE 802.1D、IEEE 802.1S、IEEE 802.1W、IEEE 802.1X、IEEE 802.3ab、IEEE 802.3z、IEEE 802.3ad、IEEE 802.1ab、IEEE802.3 af、 IEEE 802.3 at | |
| 管理功能 | SNMP v1/v2c/V3 集中管理設備、端口鏡像、RMON、QoS、LLDP、DHCP Server、文件管理、端口統計、日志管理、靜態 ARP、POE、管理(POE 版本支持)、NTP | |
| 安全技術 | 用戶權限分級、NAT、ACL、802.1 認證、端口告警、風暴抑制、SSH 配置、Telnet 配置、環路檢測、鏈路震蕩保護 | |
| 交換功能 | VLAN、端口聚合、帶寬管理、流控、端口隔離 | |
| 單播/組播技術 | 靜態組播、IGMP-Snooping | |
| 冗余技術 | UT-Ring、STP/RSTP/MSTP、環路檢測 | |
| 故障檢測 | Ping、 Tracerroute | |
| 接口 | 千兆 M12 | 10/100/1000Base-T(x),8-PinM12(Female),支持流控，全/半雙工模式，MDI/MDI-X自動偵測，支持兩組 Bypass功能 |
百兆 POE M12 | 10/100Base-T(x),4-Pin M12(Female),支持流控，全/半雙工模式，MDI/MDI-X自動偵測，單口最大支持30W POE 供電輸出，POE 供電引腳 1、3為正，2、4為負 | |
| Console 口 | CLl 命令行管理口(RS-232)，4-Pin M12(Female) | |
| 繼電器接口 | NO(常開)、NC(常閉)，4-Pin M12(Female) | |
| 指示燈 | 電源指示燈 | PWR1/PWR2(綠色) |
| 告警指示燈 | ALM(綠色) | |
| POE指示燈 | POE(綠色) | |
| 接口通信指示燈 | LNK/ACT(綠色) | |
| 接口速率指示燈 | Speed(綠色) | |
| 運行指示燈 | RUN(綠色) | |
| 交換屬性 | 百兆轉發速度 | 148810pps |
| 千兆轉發速度: | 1488100pps | |
| MAC 地址 | 16K | |
| 傳輸方式 | 存儲轉發 | |
| 系統背板帶寬 | 56G | |
| 緩存 | 12M | |
| 電源要求 | 輸入電壓 | 24VDC(16.8-32VDC)or 110VDC(66-160VDC)，雙電源幾余，支持防反接功能，短路及過流保護 |
| 最大功率 | <20W(不包括 POE 供電功率)，<100W(包括 POE 供電功率) | |
| 工作溫度 | 工作溫度范圍 | -40~75℃(短時 10 分鐘可達 85℃) |
| 存儲溫度范圍 | -40~85℃ | |
| 相對濕度 | 5%~95%(無凝露) | |
| 機械結構 | 結構尺寸 | 長 431mmx深 280mmx高88mm |
| 金屬外殼 | 安裝:標準 19”，2U機架式安裝(安裝耳可拆卸) | |
| 顏色 | 黑色 | |
| 重量 | <5kg | |
| 接地 | M5(設備自帶接地緊固件) | |
| 行業標準 | EN50155 | |
| EMS | IEC(EN)61000-4-2(ESD) IEC(EN)61000-4-3(RS) IEC(EN)61000-4-4(EFT) EC(EN)61000-4-5(Surge) IEC(EN)61000-4-6(CS) IEC(EN)61000-4-8(PFMF) EC 60068-2-27lShock) EC 60068-2-32(Freefall) | |
| 沖擊 | IEC61373 | |
| 自由落體 | IEC60068-2-32 | |
| 震動 | IEC61373 | |
訂購信息：
| 產品型號 | 接口描述 | M12 類型 | ||
| 10/100Base-T | 10/100/1000Base-T | 10/100Base-T | 10/100/1000Base-T | |
| UT-RT6224U-16P4GT4GB-2P110 | 16 路 | 8 路 | D-Coded | X-Coded |
| UT-RT6224U-16P4GT4GBA-2P110 | 16 路 | 8 路 | D-Coded | X-Coded |
| UT-RT6224U-16P4GT4GB-2P24 | 16 路 | 8 路 | D-Coded | X-Coded |
| UT-RT6224U-16P4GT4GBA-2P24 | 16 路 | 8 路 | D-Coded | X-Coded |
備注：產品中后綴“2P110”表示為雙電源 110VDC(66-160VDC)輸入;后綴是“2P24”，表示雙電源24VDC(16.8-32VDC)輸入。

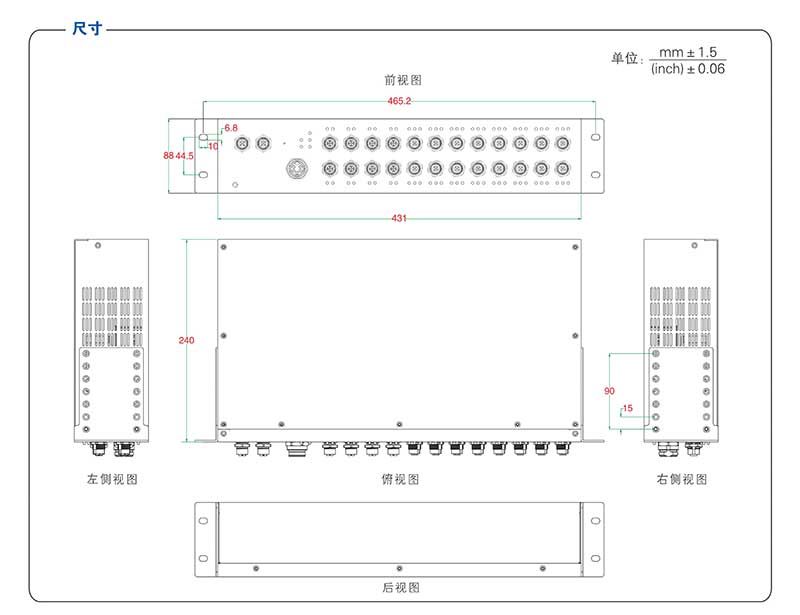

產品尺寸：
