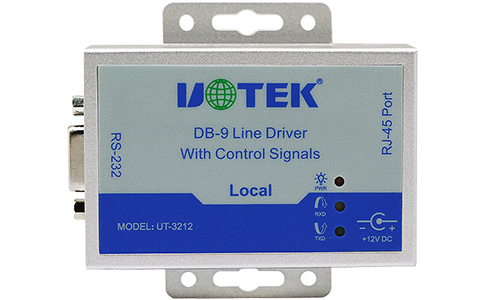

產品名稱: RS-232串口長線驅動器
規格型號:UT-3212
接口：一端符合EIA RS-232C和CCITT V.24異步協議、另一端使用標準RJ-45接口
連接器：RS-232一側使用DB9孔連接器,線路一側使用RJ-45接口連接器
傳輸模式：異步、全雙工或半雙工
產品概述：
UT-3212系列RS-232長線驅動器或長線收發器或長距轉發器，它可以同時將兩臺異步通信的RS-232設備的通信距離延長至最大1.2公里。由于采用了防雷技術，完全保護了兩端RS-232設備浪涌的干擾損壞，明顯地提高了通信系統的可靠性與穩定性，同時由于改變了原來RS-232接口單端傳輸方式，使用了雙絞線傳輸，大大提高了通信距離。在使用專用自有線路的異步RS-232點到點通領域，都可以使用UT-3212來滿足接口保護或延長距離的需求。UT-3212系列產品有4線、6線。其中UT-3212 4線產品可以傳送一對數據信號，和RTS、CTS流量控制。
UT-3212體積小巧，對導線要求不高，可用一般網線或8芯雙絞線最好有帶屏蔽線的線材。可以直接插到設備的RS-232接口，使用非常方便。
UT-3212系列產品已經被廣泛地應用于點到點RS-232通信、多用戶終端與主機的聯接、RS-232遠程控制系統、程控交換機計費終端、衛星接收機。
產品特性：
● 接口：一端符合EIA RS-232C和CCITT V.24異步協議、另一端使用標準RJ-45接口
● 連接器：RS-232一側使用DB9孔連接器,線路一側使用RJ-45接口連接器
● 傳輸模式：異步、全雙工或半雙工
● 速率：300-115200bps
● 電源：9-24VDC 1A
● 外形尺寸：79mm×52mm×21mm
● 使用環境：-25℃ 到 70℃，相對濕度為5%到95%
訂購信息：
| 型號 | UT-3212 | |
| 信號/接口 | RS-232 | DB9母頭 |
| RS-232 | DB9公頭 | |
| 接口保護等級 | RS-232INPUT | ±15KV ESD |
| RS-232OUTPUT | ±15KV ESD | |
| 通訊速率 | 300bps-115.2kbps | |
| 使用環境 | 溫度 | -25/70℃ |
| 濕度 | 5-95% | |
| 電源 | 有源 | 9-24VDC |
備注：以上產品配件為電源適配器串口線。

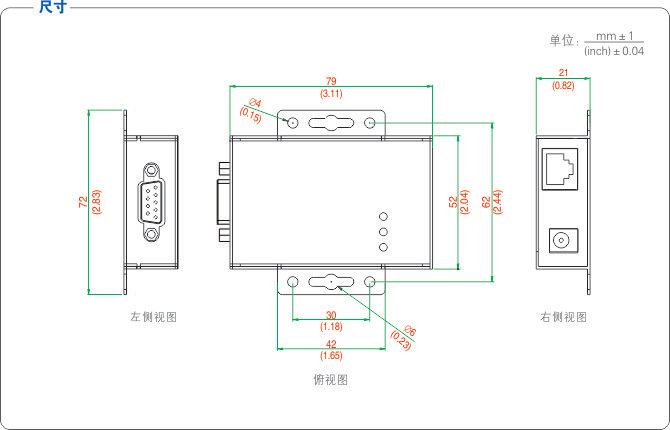

產品尺寸：

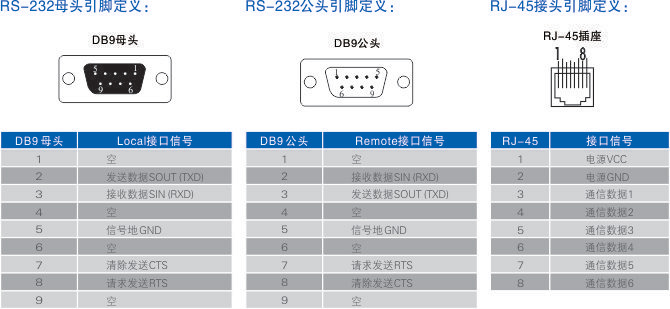

連接器和信號：

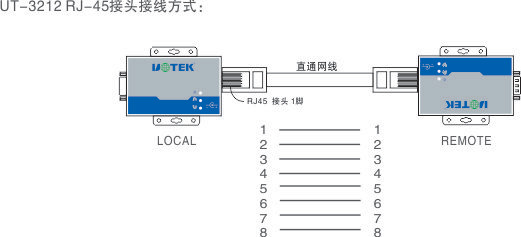

應用連接示意圖：
